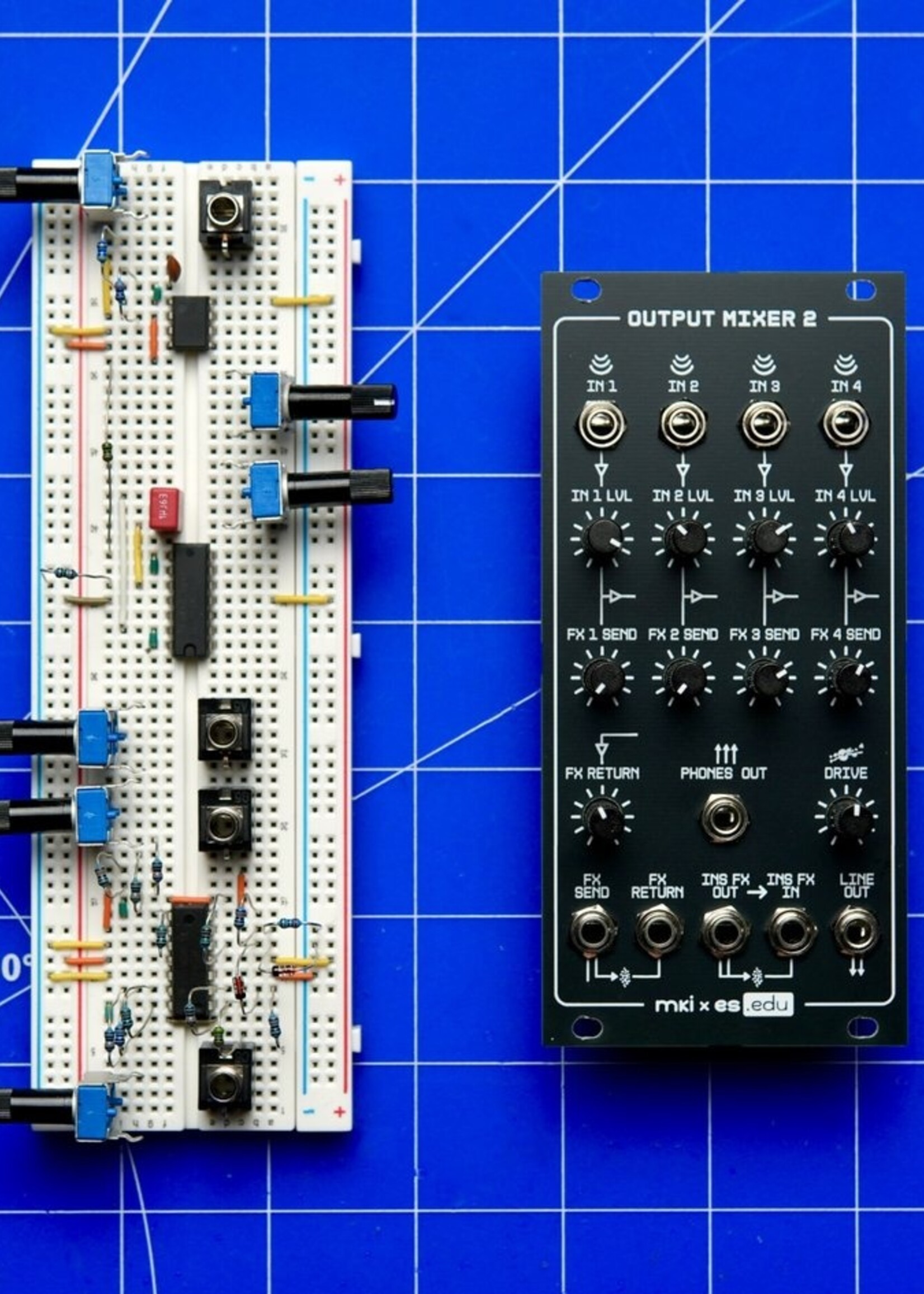

EDU DIY Output Mixer 2 (mixer voor ons aankomende EDU DIY Drum-systeem) stelt je in staat om een 4-kanaals outputmixer volledig vanaf nul te bouwen én te begrijpen. Op een breadboard bouw je een inverterende somversterker, voeg je een send/return-loop toe, diodevervorming en een hoofdtelefoonversterker.

De handleiding gebruikt duidelijke schema’s en analogieën om elke stap uit te leggen. Je kunt de kit zelfs assembleren tot een volledige Eurorack-module met behulp van de meegeleverde PCB en frontplaat.

Vaardigheidsniveau: Gemiddeld. Basiskennis van elektronica is vereist. Als je onze VCO- of eerdere Mixer-kits hebt voltooid, ben je er helemaal klaar voor.

Wat je leert

Mixing-basisprincipes:

• Op-amp sommatie

• Volumeregeling

• Sends per kanaal

• Schone return-signaalweg

Vervormingsontwerp:

• Diode soft-clipping

• Variabele vervorming

Ontwerp van hoofdtelefoonversterkers:

• DC-blokkering

• Hoge-stroom uitgang

• Stabiliteit van de driver

Wat de afgewerkte module kan

Na assemblage met de meegeleverde PCB en frontplaat krijg je een Eurorack Output Mixer-module met:

• 4 ingangkanalen met volumeregeling per kanaal

• Send/return-loop met send-regeling per kanaal en een return-regeling

• Variabele vervorming als insert-effect

• Line- en hoofdtelefoonuitgangen

Wat is inbegrepen

• Alle componenten voor de breadboard-opbouw

• Eurorack frontplaat + PCB voor de eindassemblage

• Voedingskabel

• Meer dan 40 pagina’s tellende geïllustreerde PDF-handleiding (digitale download)

Daarnaast heb je nodig: een breadboard, jumperdraden, een dubbele voeding (of twee 9V-batterijen met clipconnectoren).

Wil je een soepelere start? Labor is ons speciaal ontwikkelde prototypingplatform voor onze leerkits. Het vervangt het breadboard, de jumperdraden en de voeding door één intuïtieve werkplek, speciaal ontworpen voor het leren van analoge schakelingen.

Over de serie

Deze kit maakt deel uit van de mki x es.EDU Drums System-lijn – een samenwerking tussen Erica Synths en Moritz Klein om het ontwerpen van analoge drummachines toegankelijk, hands-on en écht educatief te maken.

NB: Deze kit is ontworpen als een zelfgestuurd leermiddel. Hoewel we geen individuele ondersteuning bieden voor mislukte builds, bevat de handleiding een uitgebreide probleemoplossingssectie om je te helpen fouten zelf te diagnosticeren en op te lossen – een cruciaal onderdeel van de leerervaring.
