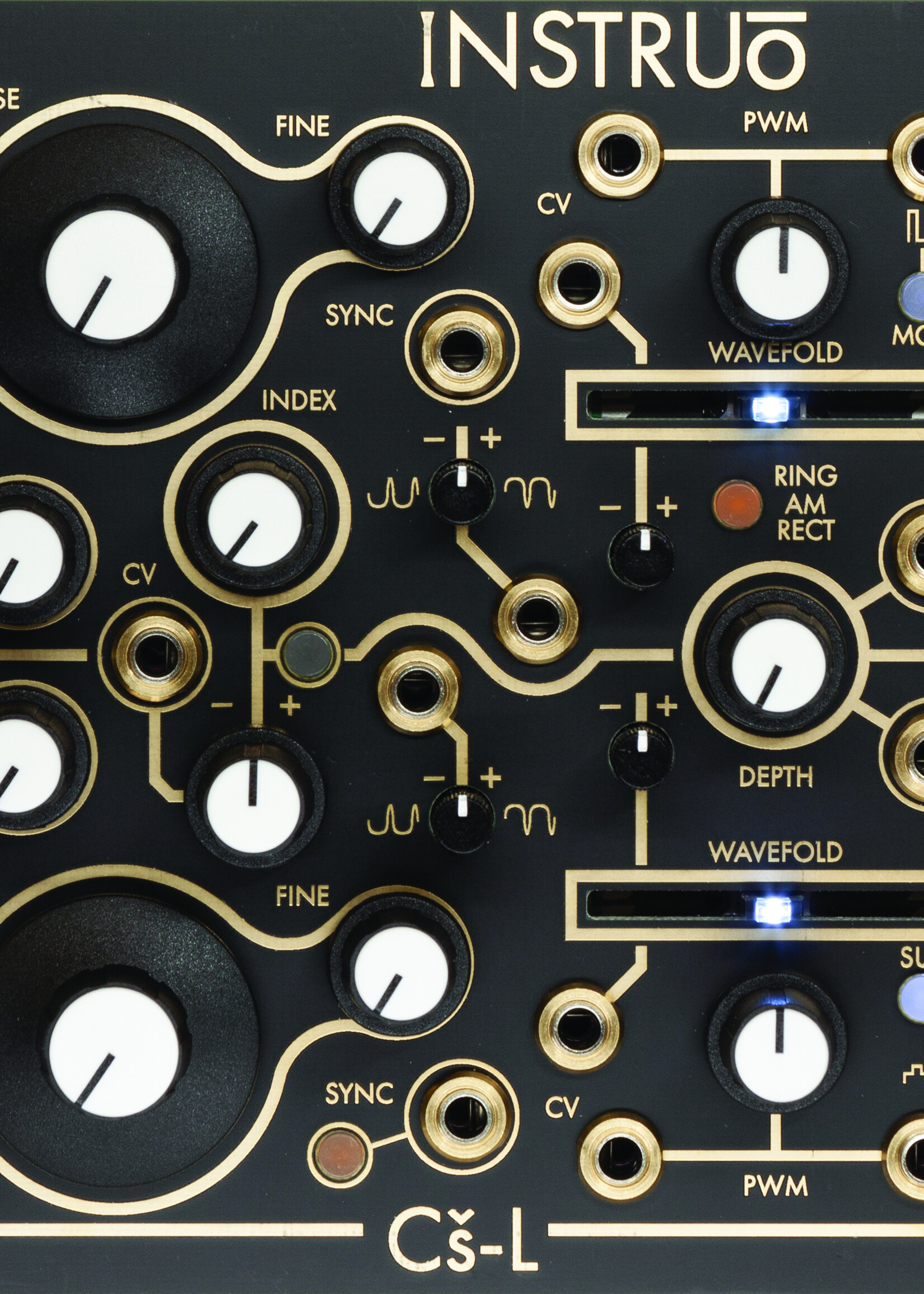

De Instruō Cš-L is een dubbele analoge oscillator, geoptimaliseerd voor het genereren van complexe golfvormen. Hij beschikt over twee contrasterende, discrete circuitoscillatoren die intern met elkaar verbonden zijn, waardoor een verscheidenheid aan gelijktijdige modulatieverbindingen mogelijk is. De resulterende harmonische klankkleuren gaan ver voorbij de traditionele subtractieve synthese.

Het ontwerp bouwt voort op het klassieke ‘complex oscillator’-paradigma dat prominent aanwezig is in de West Coast-synthesefilosofie. Typische kruis­modulatie wordt uitgebreid met signaalvermenigvuldiging/amplitudemodulatie, een golfvorm­vouwer per oscillator, eindgolfvormsymmetrie-aanpassing, klassieke en moderne PWM, een globale modulatie­indexbus, en een digitaal bestuurd routingsysteem dat direct tijdens het spelen kan worden geconfigureerd.

Dankzij de twee afzonderlijke oscillator­kernen, gelijktijdige toegang tot alle golfvormen (klassiek én modern), en de mogelijkheid tot bi-directionele modulatie, biedt de Cš-L de gebruiker ongekende mogelijkheden om klanken te vormen.

Afmetingen
26HP
Diepte: 42mm

Stroomverbruik
+12V: 200mA
–12V: 80mA

Specificaties

• Zaagtandkern spanningsgestuurde oscillator (Oscillator A – Boven)
  Golfvormen: Sine, Triangle, Sawtooth, Pulse, Wavefold Final

• Driehoekkern spanningsgestuurde oscillator (Oscillator B – Onder)
  Golfvormen: Sine, Triangle, Square/Sub, Double Pulse, Wavefold Final

• 1V/octave, grove en fijne toonhoogte­regeling per oscillator

• Frequentiemodulatie-ingang per oscillator, lineair of exponentieel, met attenuators

• LFO-bereikschakelaar voor oscillator A

• Schakelbare koppeling tussen 1V/oct-ingangen voor parallel tracking

• Multiply-uitgang met drie modulator­instellingen

• CV over elke wavefolder met attenuverter

• Symmetrie-offsetregeling voor elke wavefolder met attenuverter

• CV-bestuurbare modulatiebus (INDEX) met veelzijdige, intern definieerbare routing
