AXE IO

Premium audio interface met geavanceerde gitaartoonvorming

De audio-interface waar gitaristen op hebben gewacht!

Sinds we in 2002 pionierden met gitaarversterker- en effectmodellering, heeft IK Multimedia meer tijd besteed aan het bestuderen van gitaar- en versterkeropnamen dan wie dan ook op de planeet. Het modelleren van meer dan 400 apparaten vereiste tienduizenden uren waarin de interacties tussen instrumenten, pickups en versterkercircuits nauwkeurig werden gemeten, naast de medewerking van 's werelds meest iconische gitaristen, versterkerfabrikanten en technici om te leren hoe je geweldige gitaartonen kunt creëren en vastleggen.

AXE I/O Specificaties

Algemeen

Conversie: 24-bit A/D, 24-bit D/A
Samplefrequentie: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz en 192 kHz
Voeding: DC IN
Apparaataansluiting: USB B-Type 2.0
Behuizing: metalen behuizing

Lijnuitgangen 1-2 (Monitor)

Configuratie: Elektronisch gebalanceerd en zwevend, compenseert automatisch niveau wanneer de verbinding gebalanceerd of ongebalanceerd is, tip hot.
Uitgangsimpedantie: 150 Ohm gebalanceerd, 75 Ohm ongebalanceerd
Uitgangsniveau: 0 dBFS komt overeen met +21 dBu
Frequentierespons: Van 3 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 116 dB(A)
THD+N: -106 dB(A) bij -1 dBFS
Kanaaloverspraak 1-2: 115 dB(A)

Lijnuitgangen 3-4

Configuratie: Ongebalanceerd
Uitgangsimpedantie: 75 Ohm
Uitgangsniveau: 0 dBFS komt overeen met +16 dBu
Frequentierespons: Van 3 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 115 dB(A)
THD+N: -102 dB(A)
Kanaaloverspraak 3-4: 112 dB(A)

Output 5 (Amp output)

Configuratie: Ongebalanceerd, zwevend, met selecteerbare ground lift
Uitgangsimpedantie: 100 Ohm
Uitgangsniveau: 0 dBFS komt overeen met -6 dBu
Frequentierespons: Van 10 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 110 dB(A)
THD+N: -104 dB(A)

Hoofdtelefoonuitgang

Uitgangsimpedantie: Vrijwel ideale bron (nul Ohm) tot clipping
Maximaal uitgangsniveau: +12 dBu naar belasting van 50 Ohm (ongeveer 180 mW)
Frequentierespons: Van 3 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 112 dB(A)
THD+N: -100 dB(A)

Mic Inputs 1-2

Configuratie: Klasse-A discrete differentiële microfoonvoorversterker, pin 2 hot
Ingangsimpedantie: 4 kOhm differentieel
Ingangsniveau, minimaal gain: 0 dBFS wordt verkregen met een +12 dBu signaal bij de XLR-ingang
Ingangsniveau, maximaal gain: 0 dBFS wordt verkregen met een -37 dBu signaal bij de XLR-ingang
Frequentierespons: Van 5 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 116 dB(A)
THD+N: -106 dB(A) bij -10 dBFS

Line Inputs 1-2

Configuratie: Klasse-A discrete differentiële lijnontvanger, tip hot
Ingangsimpedantie: 20 kOhm differentieel
Ingangsniveau, minimaal gain: 0 dBFS wordt verkregen met een +26 dBu signaal bij de TRS-ingang
Ingangsniveau, maximaal gain: 0 dBFS wordt verkregen met een -24 dBu signaal bij de TRS-ingang
Frequentierespons: Van 5 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 116 dB(A)
THD+N: -106 dB(A) bij -10 dBFS

Instrument Inputs 1

Configuratie: Meerdere topologie instrumentenvoorversterker
Ingangsimpedantie, PASSIVE mode: Variabel van 1 MOhm tot 2,2 kOhm
Ingangsimpedantie, ACTIVE mode: 10 kOhm
Ingangsniveau, minimaal gain: 0 dBFS wordt verkregen met een +14 dBu signaal bij de TS-ingang
Ingangsniveau, maximaal gain: 0 dBFS wordt verkregen met een -17 dBu signaal bij de TS-ingang
Frequentierespons: Van 3 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 117 dB(A)
THD, PURE mode: 0,0015%
THD, JFET mode: 0,5%

Instrument Inputs 2

Configuratie: Hi-Z instrumentenvoorversterker
Ingangsimpedantie: 1 MOhm
Ingangsniveau, minimaal gain: 0 dBFS wordt verkregen met een +14 dBu signaal bij de TS-ingang
Ingangsniveau, maximaal gain: 0 dBFS wordt verkregen met een -17 dBu signaal bij de TS-ingang
Frequentierespons: Van 3 Hz tot 32 kHz binnen 0,5 dB (96 kHz sample rate)
Dynamisch bereik: 117 dB(A)
THD: 0,006%

Aansluitingen en Bedieningselementen

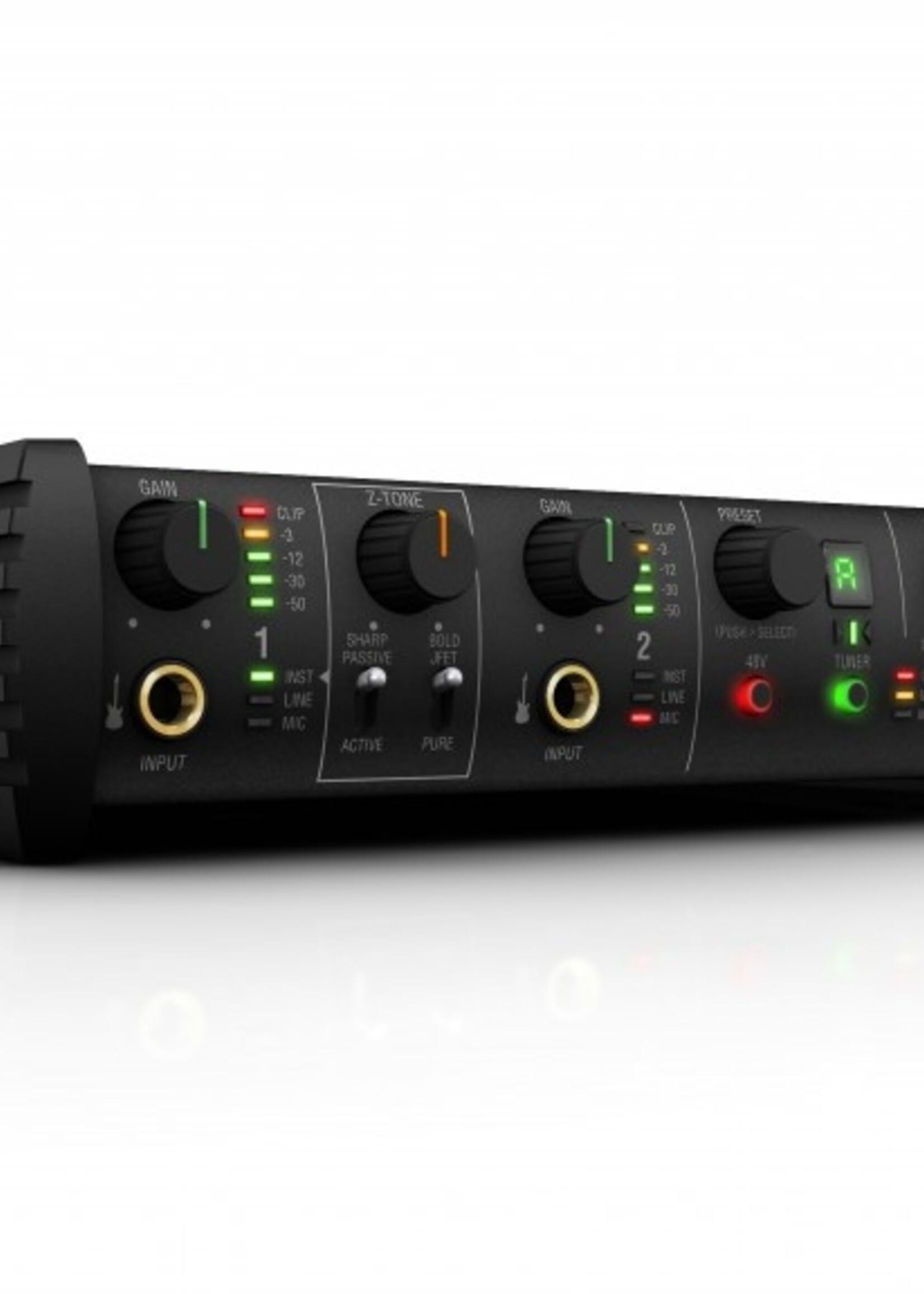

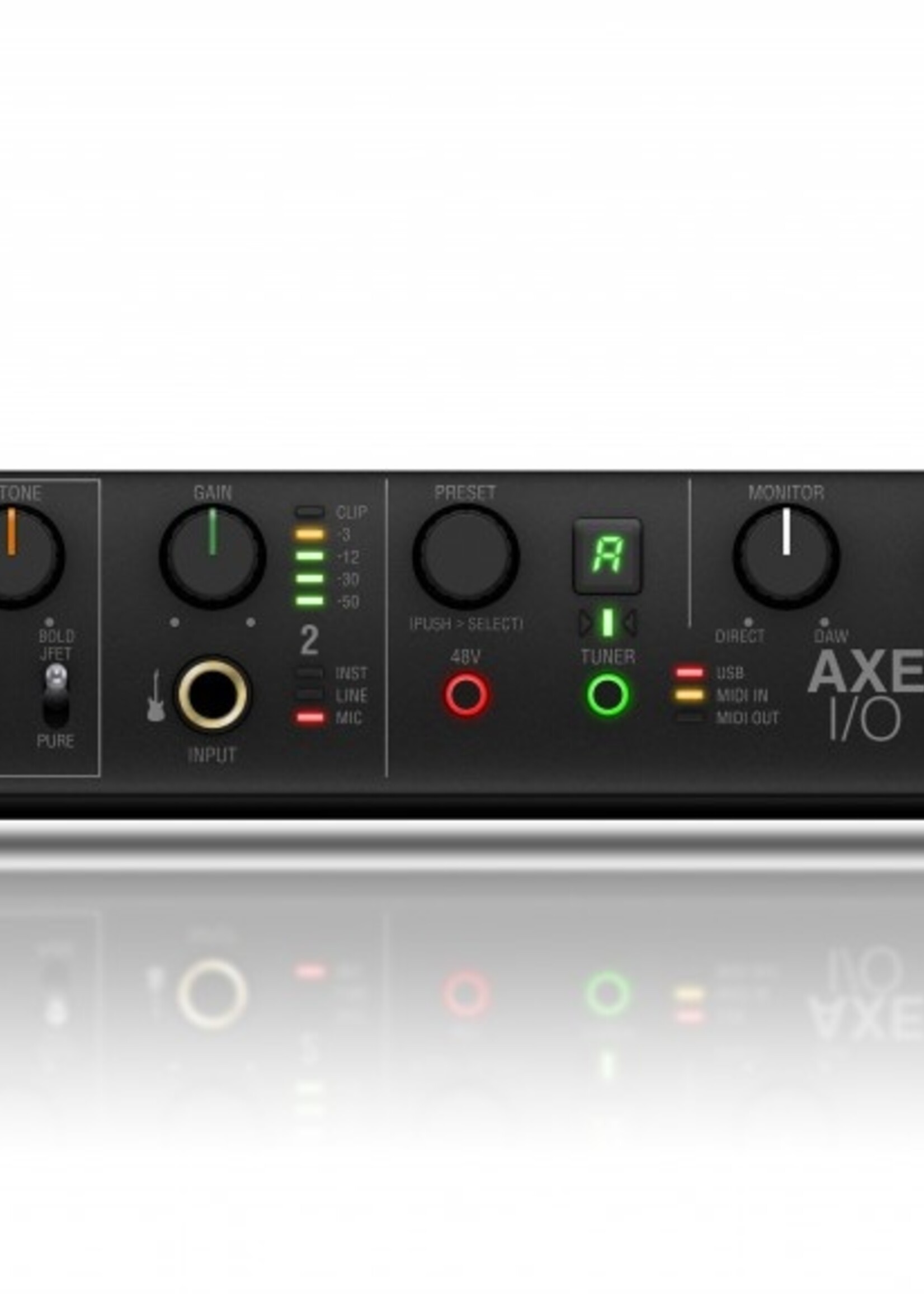

Voorpaneel

Twee 1/4" instrumentingang jacks
Twee analoge potentiometers voor Input GAIN
Twee 5 segmenten input level meter (piek)
Twee INST, LINE, MIC LEDs
Analoge potentiometers voor Z-Tone control
Pick-Up selector (PASSIVE/ACTIVE)
Preamp topologie selector (JFET/PURE)
+48V fantoomvoedingsschakelaar
Tuner schakelaar
Tuner display en LEDs
USB LEDs
MIDI IN/OUT LEDs
Push-encoder voor Presets
Monitor knop
1/4" hoofdtelefoonuitgang jack
Master potentiometer voor hoofduitgangsregeling
1/4" Amp uitgang jack

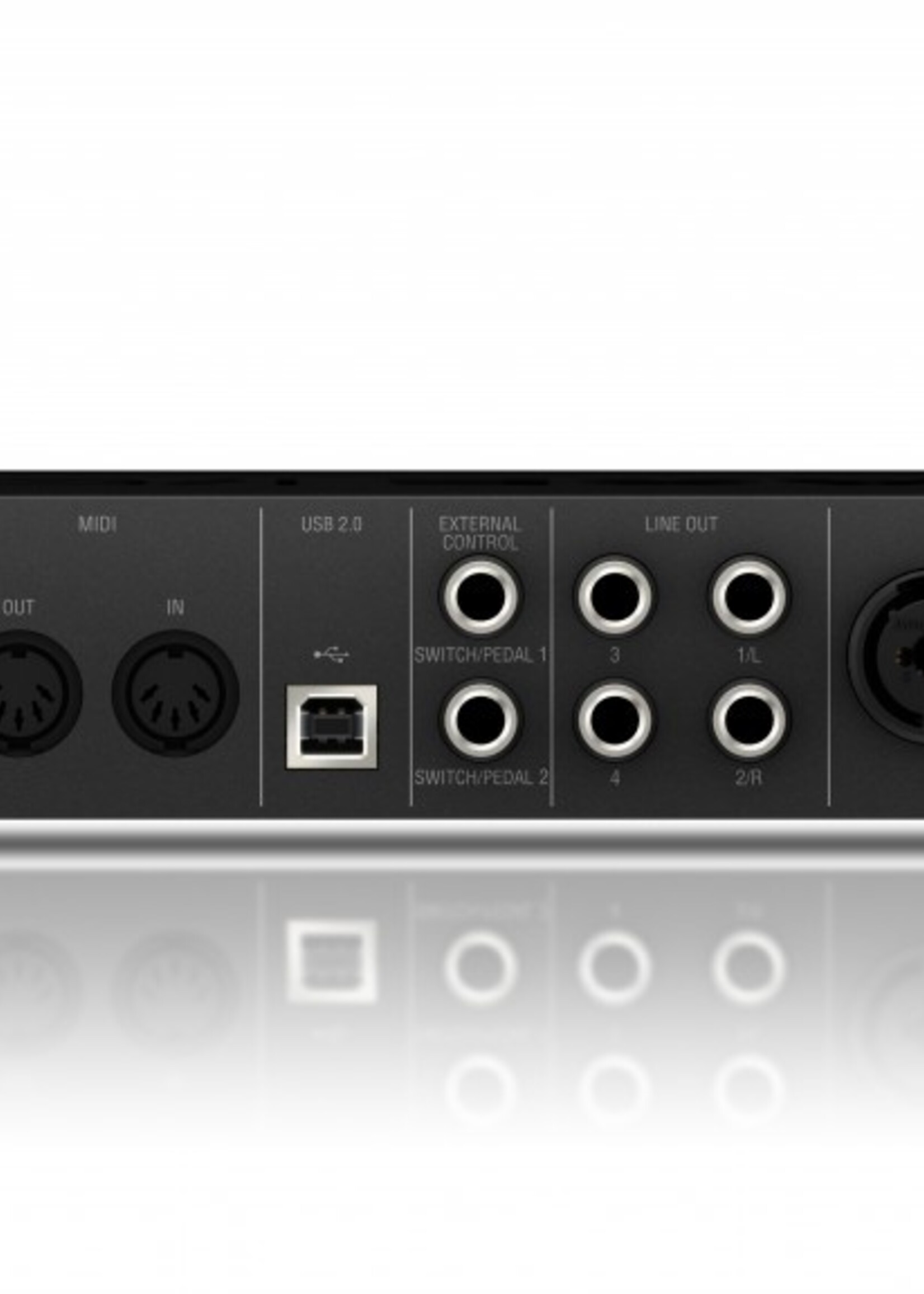

Achterpaneel

Aan/Uit-schakelaar
Externe DC-voedingsingang
MIDI I/O 5-pin DIN connectoren
B-Type USB-aansluiting voor het aansluiten van een computer (Mac/PC)
2 x 1/4" TRS Externe controller-aansluitingen
2 x 1/4" TRS Gebalanceerde zwevende lijnuitgangen
2 x 1/4" TRS Ongebalanceerde lijnuitgangen
2 Combo-aansluitingen voor MIC-input en Instrument-input (automatische selectie)
