Bändige die Signale und stelle die Spannungen ein.

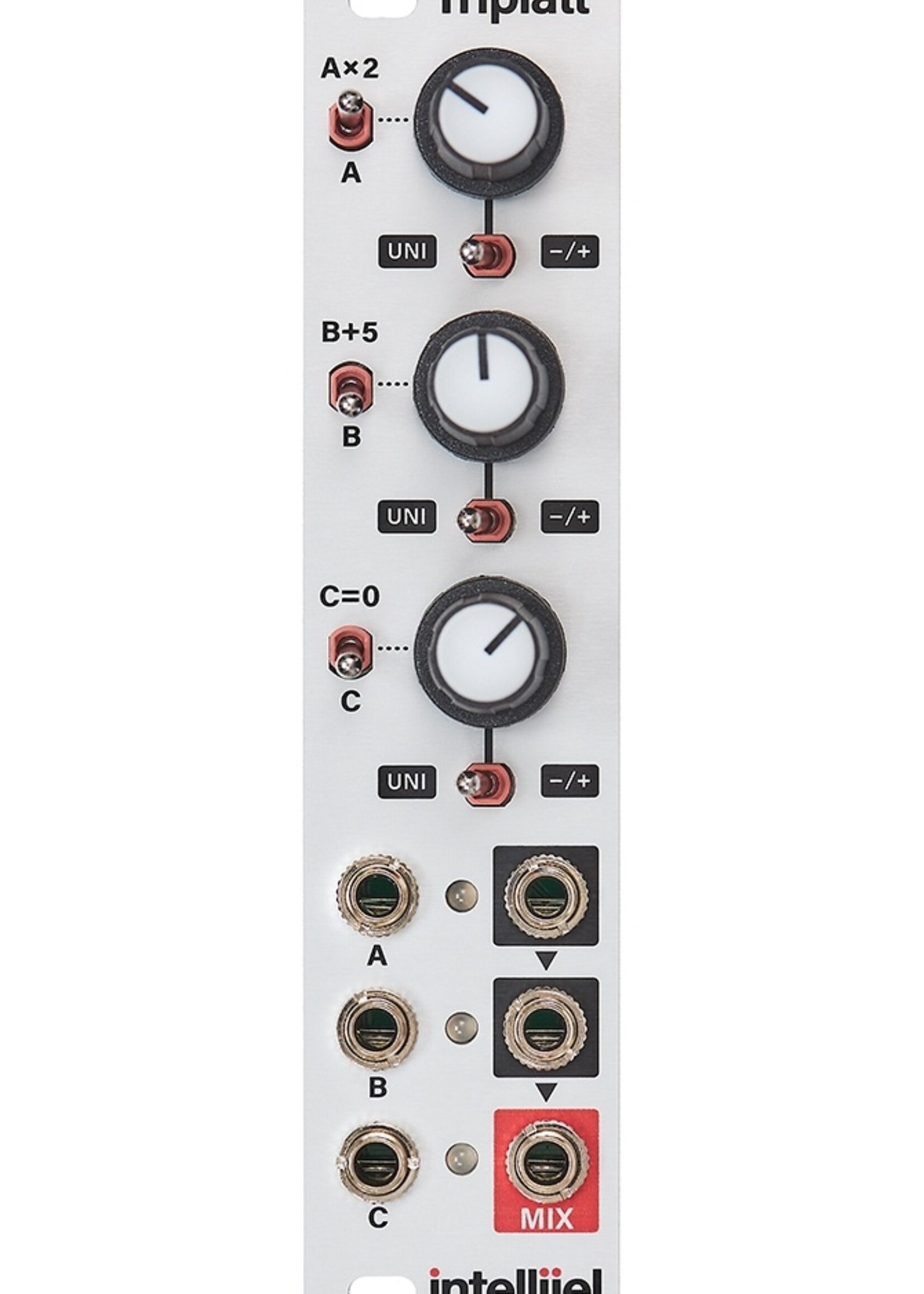

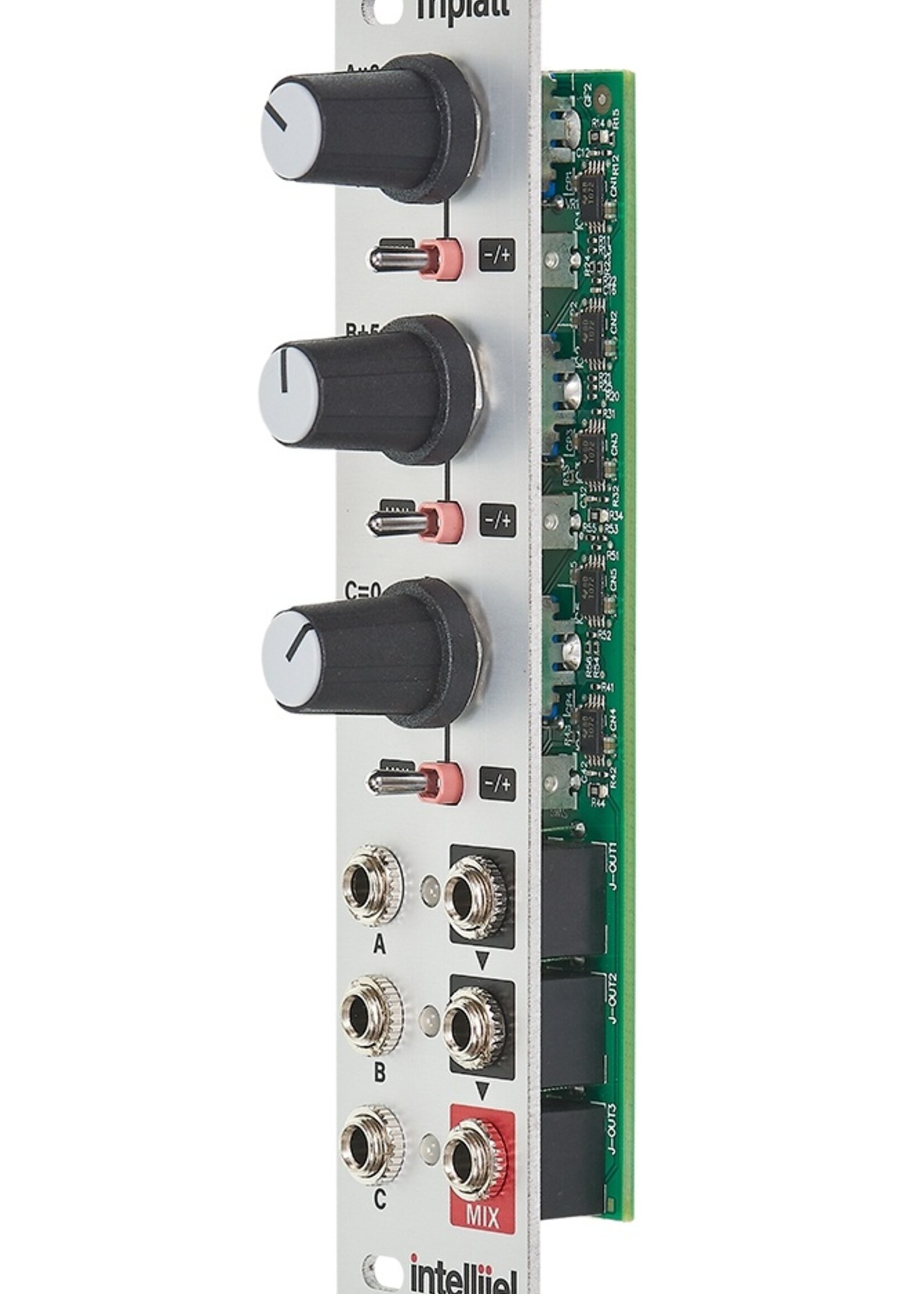

Triplatt ist ein dreikanaliger aktiver/gepufferter Attenuverter und Summenmischer. Jeder Kanal verfügt über einen Drehregler, der je nach Einstellung des zugehörigen Zweifach-Polarity-Schalters entweder als unipolarer Abschwächer oder bipolarer Attenuverter fungieren kann. Es ist ein vielseitiges und äußerst praktisches Utility-Modul, das sich in nahezu jedes Patch integrieren lässt!

Jeder Eingang ist auf eine integrierte +5V DC-Spannungsquelle normalisiert. Ohne angeschlossene Kabel steuert jeder Regler einen Spannungsbereich von 0 bis +5 V oder -5 bis +5 V, je nach Position des Kanal-Polarity-Schalters.

Jeder Ausgang ist auf den Ausgang des darunterliegenden Kanals normalisiert, wodurch Sub-Mixes in Gruppen von zwei oder drei Kanälen möglich sind.

Zusätzlich verfügt jeder Kanal über einen „Spezialfunktion“-Schalter, der die Eingangsspannung auf spezifische Weise verändert. Kanal A hat einen 2x-Spannungsmultiplikator-Schalter, mit dem die Spannung in Kanal A verdoppelt werden kann. Kanal B hat einen +5V-Schalter, der 5V zu jeder in Kanal B eingespeisten Spannung hinzufügt. Kanal C hat einen Stummschalter, mit dem das Signal in Kanal C vollständig abgeschaltet werden kann.

Features:

• Dreifacher Abschwächer / Inverter / Attenuverter / Multiplikator / Addierer / Mischer / DC-Spannungsquelle
• Zwei Modi pro Kanal (Positiv oder Bipolar)
• Zusätzliche „Spezialfunktion“ für jeden Kanal
• Präzise 5V-Quelle, normalisiert auf alle drei Eingänge
• Zwei-Farb-LED zur Überwachung jedes einzelnen Ausgangs
• Skiff- / Palette-kompatibel

Eurorack Modul

• 3-Kanal Mixer, Attenuator, Attenuverter, Inverter, Multiplier, Adder und DC Spannungsquelle
• bei unbelegter Eingangsbuchse liefert jeder Kanal als Spannungsquelle 0V bis +5V oder -5V bis +5V
• Kanal A und B können 0V bis +10V oder -10V bis +10V generieren
• Schalter zur Spannungsverdopplung für Kanal A
• Schalter für +5V Offset für Kanal B
• Mute-Schalter für Kanal C
• Mix Out
• Strombedarf: 49 mA (+12 V) / 25 mA (-12 V)
• Breite: 6 TE
• Tiefe: 21 mm
